智能電力監測儀：電力測控儀選型介紹
更新時間：2026年03月07日，不同批次，ZYC-E智能電力監測儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYC-E系列智能電力監測儀具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。
·ZYC-E：多功能電力監測儀(可測量電流/電壓/功率/功率因素/頻率/電能/RS485通訊)；
·ZYC-Z：多功能網絡測控儀(電力基本參數+開關量輸入+開關量輸出)；
·ZYC-ZH：多功能諧波分析儀(ZYC-Z +諧波測量分析)；
·ZYC-ZF：帶多費率電能表(ZYC-Z +多種費率計量)；

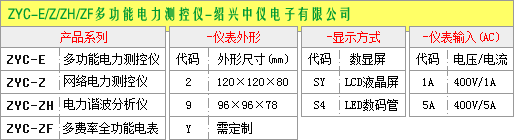

智能電力監測儀選型圖
| 性能 | 參數 | ||
|---|---|---|---|
| 輸入信號測量 | 網絡 | 三相三線、三相四線 | |
| 電壓 | 額定值 | AC100V、400V（訂貨時請說明） | |
| 過負荷 | 持續：1.2 倍 瞬時：10倍/10s | ||
| 功耗 | ＜1VA(每相) | ||
| 阻抗 | ≥500kΩ | ||
| 精度 | RMS測量，精度等級0.5 | ||
| 電流 | 額定值 | AC1A、5A(訂貨時請說明) | |
| 過負荷 | 持續：1.2倍 瞬時：10倍/10s | ||
| 功耗 | <0.4VA(每相) | ||
| 阻抗 | <2mΩ | ||
| 精度 | RMS測量，精度等級0.5 | ||
| 頻率 | 40~60Hz，精度 0.1Hz | ||
| 功率 | 有功、無功，視在功率、精度0.5級 | ||
| 諧波 | 三相電壓/電流21次諧波總含量(ZYC-ZH/ZF) | ||
| 電能 | 四象限計量，有功精度1級，無功精度2級 | ||
| 顯示 | 可編程、切換、循環（LCD）顯示 | ||
| 電源 | 工作范圍 | AC220V(可選AC/DC 85~264V) | |
| 功耗 | 諧波分析儀功耗≤5VA | ||
| 輸出 | 數字接口 | RS-485、MODBUS-RTU協議 | |
| 脈沖輸出 | 2路電能脈沖輸出，光耦繼電器 | ||
| 開關量輸入 | 4路開關量輸入，干接點方式(ZYC-Z/ZH/ZF可選) | ||
| 開關量輸出 | 4路開關量輸出，繼電器(ZYC-Z/ZH/ZF可選) | ||
| 模擬量輸出 | 4路模擬量輸出（4~20mA/0~20mA可選ZYC-Z/ZH/ZF） | ||
| 環境 | 工作環境 | -10~55℃ | |
| 存儲環境 | -20~75℃ | ||
| 安全 | 耐壓 | 輸入/電源>2kV，輸入/輸出>2kV，電源/輸出>1kV | |
| 絕緣 | 輸入、輸出、電源對機殼>50MΩ | ||
·測量：三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能、帶諧波總量3~31次(ZYC-ZH)。
·計量：正反向有功電能，感性容性無功電能。
·顯示：三排LED數碼管,可視度高/高清晰STN藍顯液晶屏,寬視角,高品質。
·通訊：RS485通訊，MODBUS-RTU協議。
·輸入：可實現四路開關量輸入(ZYC-Z/ZH/ZF)
·輸出：2路電能脈沖輸出(脈沖常數10000imp/kwh)、四路開關量輸出/四路模擬量輸出（ZYC-Z/ZH/ZF）。
·擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入?yún)?shù)變比。
·用途：適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理。
·電力質量分析：相/線電壓總諧波畸變率THDu、電流總諧波畸變率THDi、三相電壓不平衡度εu、三相電流不平衡度εi(ZYC-ZH/ZYC-ZF)
·復費：分時精確計量單相/三相交流電網中雙向有功電能；具有2套時段表、4種費率、12個計費時段的復費率功能，每月電量在指定日期自動轉存，可保存3個月的歷史數據；高精度時鐘，確保日計時誤差小于0.5秒/天(ZYC-ZF)。
安裝尺寸說明

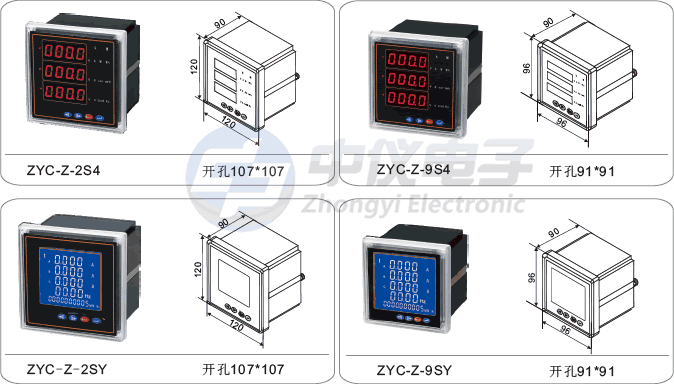

ZYC多功能智能電力監測儀外形尺寸圖
輸入電壓不要高于產品的額定輸入電壓（100V或380V），否則應考慮使用PT,為了便于維護，建議使用接線端子排；
標準額定輸入電流為5A或1A，大于5A的情況應使用外部CT。如果使用CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路，為便于維護建議使用接線端子排；
要確保智能電力監測儀輸入電壓，電流相對應，相序一致，否則會出現功率和電能等的數值和符號錯誤。
儀表工作在三相四線方式或者三相三線方式時，用戶應根據現場使用情況選擇相應的接線方式。一般在沒有中心線的情況下使用三相三線方式，在有中心線的情況下使用三相四線方式。需要注意的是現場的接線方式必須與表內設置的接線方式一致，否則儀表的測量數據不正確。
智能電力監測儀能夠高精度測量三相電網系統中所有常用的電量參數：三相電壓、三相電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能等，并帶有通訊接口和電能脈沖輸出功能。它采用MODBUS-RTU通訊協議，實現LED現場顯示和遠程RS-485數字通訊。

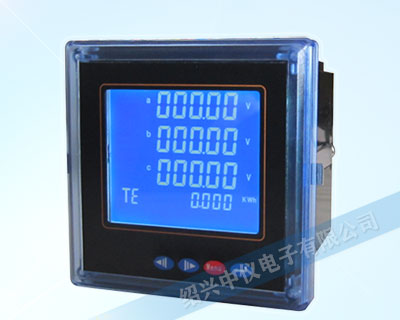

·ZYC-E2S4(400V/5A)：紹興中儀的多功能智能電力監測儀，3排LED數碼管顯示，輸入AC400V/5A。
·ZYC-Z9SY(400V/1A)：代表本公司的多功能網絡電力測控儀，高清LCD液晶顯示，輸入AC400V/1A，供電電源AC220V。
·ZYC-ZH9SY(AC400V/5A)：感謝您選用紹興中儀的ZYC-ZH系列智能諧波分析儀，輸入交流400V電壓力/1A電流，供電AC220V，外形96*96mm，采用LCD液晶顯示。
