ZYN-3E三相電能表為智能化、數字化的電網前端采集單元，已廣泛應用于控制系統、SCADA系統和能源管理系統中、變電自動化、配電網自動化、小區電力監控、工業自動化、智能樓宇、智能型配電盤、開關柜中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)、能夠完成與業界不同PLC、變頻器、工業控制計算機等之間的組網通信。

技術參數

·測量：測量單相/三相有功電能、無功電能

·計量：有功電能、無功電能

·顯示：具有單排LCD液晶屏整六位直接顯示，可視度高

·通訊：RS-485通訊，MODBUS-RTU協議，方便組網聯網

·用途：適用于進線、母聯以及重要的配輸出回路。

型號說明

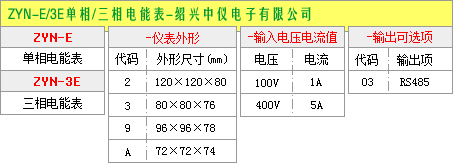

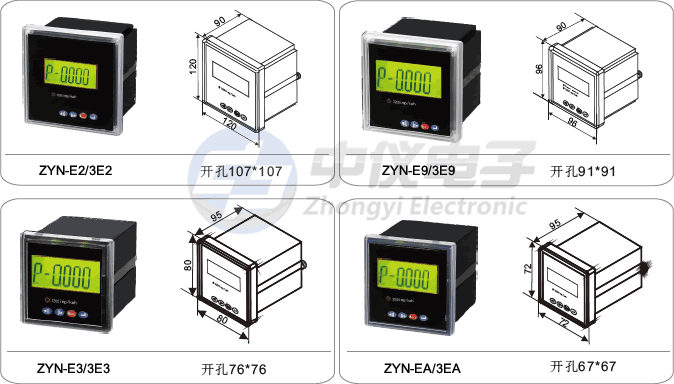

ZYN系列電能表選型圖

使用說明

輸入電壓不要高于產品的額定輸入電壓（100V或380V），否則應考慮使用PT為了便于維護，建議使用接線端子排；

標準額定輸入電流為5A或1A，大于5A的情況應使用外部CT。如果使用CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路，為便于維護建議使用接線端子排；

要確保輸入電壓，電流相對應，相序一致，否則會出現功率和電能等的數值和符號錯誤。

電子式單相電能表工作在三相四線方式或者三相三線方式時，用戶應根據現場使用情況選擇相應的接線方式。一般在沒有中心線的情況下使用三相三線方式，在有中心線的情況下使用三相四線方式。需要注意的是現場的接線方式必須與表內設置的接線方式一致，否則儀表的測量數據不正確。

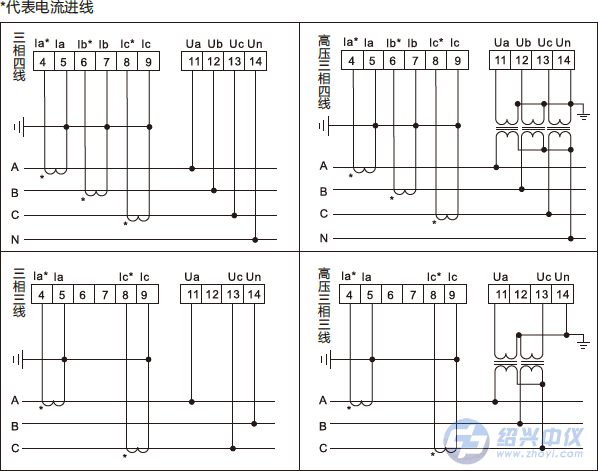

圖：電能表接線方式

上:三相四線電子式電能表、下:三相三線電子式電能表

三相電能表工作原理

三相電能表的電磁元件為分離式結構，電壓機芯采用整沖制的封閉型樣片機芯，轉動系統經過靜平衡較準，其軸承是帶有防震彈簧的雙寶石結構，阻尼元件采用鋁鈷34磁鋼，并用熱磁合金片捉溫度補償。電度表由電壓，電流元件合成產生-移進磁場，使圓盤在其作用下轉動，圓盤轉速正比可負載電流的大小，達到計量電能的目的。

三相電能表接線方法

三相電能表用于測定額定頻率為50HZ，參比電壓為3×220/380V的三相四線制交流有功電能。該表基架采用優質鋁合金壓鑄而成，并經過時效處理，具有良好的穩定性，采用雙寶石轉動軸承，減小了磨擦力矩，計度器轉動軸兩端來用寶石結構，轉動更為靈活，采用高矯頑力合金永磁磁鋼，性能更加穩定。該表過載倍數可達4倍，具有過載能力強、誤差線性好、質量穩定、設計使用壽命可達15年，性能可靠等特點。
