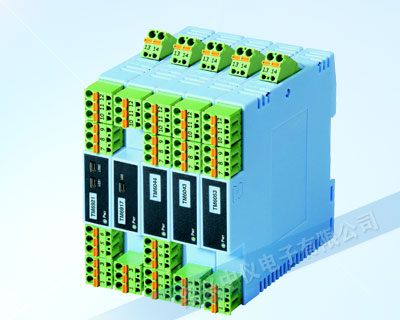

概述

·TM6314B配電或電流輸入隔離報警設定器適用于給現場的變送器提供隔離的直流電源，并接受來自該變送器的4~20mA電流信號輸入，也可以用于接受來自現場設備的4~20mA 電流源信號輸入，經過離、干擾抑制處理，輸出標準的電流或電壓信號至控制系統或其它儀表。并且，以繼電器輸出方式提供一組(或兩組) 報警信號。

·TM6314B信號報警設定器是集信號傳輸、隔離、信號輸出報警功能一體的多功能接口儀表。

·可以通過PC組態設定報警值、報警方式,例如高報警/低報警, 常開/常閉,本報警設定器出廠默認設置為繼電器觸點常開。報警時繼電器觸點吸合儀表面板上的報警指示燈亮。正常時觸點斷開，儀表面板上的報警指示燈不亮。

·直流電源供電方式，供電電源-輸入-輸出以及各通道之間隔離。

·標準35mmDIN導軌卡式安裝?？砂尾宓慕泳€(xiàn)插頭端子,彈簧壓緊連接。

主要技術參數

·輸入

輸入信號:4~20mA

輸入阻抗:25Ω

給變送器的配電:20mA時,>18V(出廠默認)

***大輸入電流:約 24mA

·輸 出

輸出信號:4~20mA,1~5V

負載電阻:4~20mA 輸出時，≤550Ω(出廠默認)

1~5V輸出時，≥100KΩ

輸出紋波:<10mV p-p

·報警輸出

兩組繼電器觸點輸出觸點容量:24VDC, 1A

負載類型:電阻性負載

響應時間:≤10ms

報警點設定: 可以通過軟件設定，

回滯:量程的1~1.5%

報警指示 (注:用戶訂貨時無特殊指定要求,輸出報警指示則按以下出廠默認設定)，輸出報警時,儀表面板上的指示燈亮:

A1為報警1,高限報警,>16mA,報警時，紅燈亮。

A2為報警2,低限報警,≤8mA,報警時，黃燈亮。

·供電電源

供電電壓范圍:20~30VDC

額定供電電壓:24VDC

電流消耗(24VDC供電,繼電器觸點吸合):<80mA

·綜合參數

標準精度:±0.1%

溫度漂移:±0.015%/℃

隔離能力:輸入-輸出-電源之間 1.5KV,1min ,50Hz

絕緣電阻:輸入-輸出-電源之間 >100MΩ/500VDC

工作環境溫度:-20~+60℃

儲存環境溫度:-40~+80℃

環境濕度范圍:5~95%RH(無冷凝)

電磁兼容:符合89/336/EEC,IEC/EN61000相關要求

機殼材質/防護等級:PC(聚碳酸脂)+ABS 材料/IP20

外形尺寸:16x116x110(mm)
