溫度變送器欄目：一體化|熱電偶|熱電阻溫度變送器，型號有：SBWZ、SBWR等系列
更新時間：2026年03月06日，不同批次，溫度變送器輸出4-20ma外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
紹興中儀生產的溫度變送器輸出4-20ma是一種用于將溫度傳感器接收到的信號轉換為標準4-20mA電流信號的設備。這種設備一般用于工業自動化控制領域，常見于溫度控制、變送、傳輸和監測等應用場合。
SBWZ/SBWR一體化溫度變送器用于熱電阻(RTD)、熱電偶(TC)信號輸入，二線制4～20mA模擬輸出，安裝于傳感器內部(Form B)。
作用與特點
○用于將溫度輸入信號轉換為4～20mA輸出信號。
○輸入：熱電阻(RTD)；熱電偶(TC)。
○配備我司的V1或V8串口編程線，通過PC上位機軟件對多種輸入類型、測量量程等參數進行組態。
○精度高，內置冷端補償。
○輸入與輸出不隔離。
| 信號輸入 | |
|---|---|
| 輸入信號 | 熱電阻(RTD)、熱電偶(TC) |
| 冷端補償溫度范圍 | -20～60℃ |
| 補償精度 | ±1℃ |
| 信號輸出 | |
| 輸出信號 | 4~20mA(輸入與輸出不隔離） |
| 負載電阻 | RL≤(Ue-12)/0.021 |
| 上、下限溢出報警輸出電流 | IH=21mA、IL=3.8mA |
| 供電電源 | |
| 供電電壓 | DC12~32V |
| 其它參數 | |
| 溫度漂移 | 0.01%FS/℃ |
| 響應時間 | 1s達到穩定值的90% |
| 使用環境溫度 | -20～55℃ |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
輸入類型與傳輸精度
| 型號 | 類型 | 測量范圍 | ***小測量范圍 | 轉換精度(取較大值) |
|---|---|---|---|---|
| 熱電阻(RTD) | Pt100 | -200.0～850.0℃ | 20℃ | ±0.1%量程或±0.2℃ |
| Cu50 | -50.0～150.0℃ | 20℃ | ±0.1%量程或±0.2℃ | |
| 熱電偶(TC) | B | 400～1800℃ | 500℃ | ±0.1%量程或±1.5℃ |
| E | -100～1000℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| J | -100～1200℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| K | -180～1372℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| N | -180～1300℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| R | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| S | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| T | -200～400℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| Wre3-25 | 0～2315℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| Wre5-26 | 0～2310℃ | 500℃ | ±0.1%量程或±1.5℃ |
說明：
1、以上精度數據是在環境溫度20℃±2℃的條件下測試所得。
2、輸出精度“%”是相對于設定的量程范圍。
3、熱電偶測量時還需要加上冷端補償誤差，內部冷端補償誤差≤±1℃。

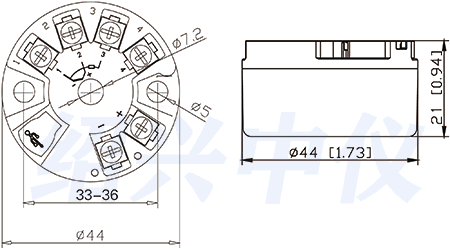

一體化溫度變送器安裝于熱電阻或熱電偶頂端的接線盒內，使用螺釘固定，與現場溫度傳感器融于一體。

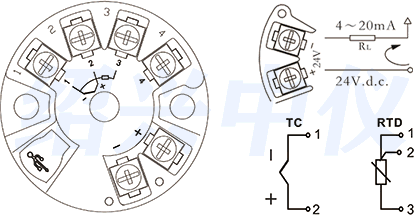

一體化溫度變送器接線方法圖

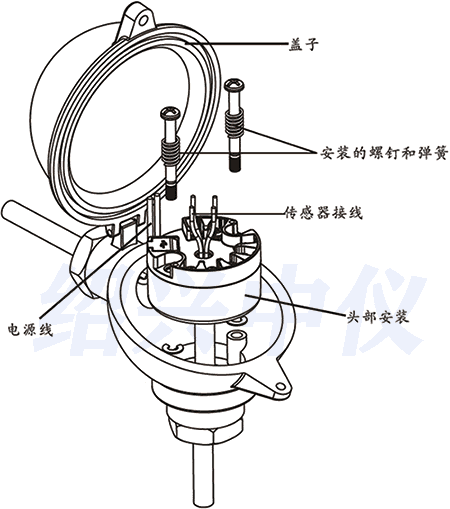

一體化溫度變送器安裝示意圖
下面簡單介紹溫度變送器輸出4-20mA的原理及其應用
一、輸出原理
溫度變送器的輸出信號為標準4-20mA電流信號，也就是說，當溫度變送器測量到的溫度為0℃時，輸出電流為4mA，當測量到的溫度為100℃時，輸出電流為20mA。這種輸出方式可以方便地傳輸?shù)絇LC、DCS等控制系統中進行處理和控制。
溫度變送器的輸出4-20mA信號是通過內部電路進行轉換的，具體來說，就是將傳感器測量到的溫度信號進行放大、線性化和調整，然后轉換成標準的4-20mA電流信號輸出，以方便傳輸和處理。
二、應用場合
1. 溫度控制：在一些工業流程中，需要對溫度進行控制，例如在化工生產中，有些反應需要控制溫度在一定范圍內，才能保證反應的成功進行。使用溫度變送器輸出4-20mA信號，可以方便地將溫度控制信號傳輸給PLC、DCS等控制系統，以實現溫度控制。
2. 溫度變送：有些場合需要將溫度信號傳輸?shù)竭h(yuǎn)處進行處理或者監測，例如在石油鉆井中，需要實時監測井口溫度。使用溫度變送器輸出4-20mA信號，可以方便地將溫度信號傳輸?shù)竭h(yuǎn)處進行處理或者監測。
3. 溫度傳輸：在一些工業現場，由于環境復雜和噪聲干擾等原因，傳統的溫度傳輸方式比較困難。使用溫度變送器輸出4-20mA信號，可以方便地解決傳輸過程中的噪聲干擾等問題。
三、總結
溫度變送器輸出4-20mA信號是工業自動化控制中常見的一種信號輸出方式，可以方便地傳輸?shù)絇LC、DCS等控制系統中進行處理和控制。在實際應用中，需要根據具體的場合和需求選擇合適的溫度變送器，并進行正確的安裝和調試。
