更新時間：2026年03月06日，不同批次，SBWZ212線性電阻變送器（磁翻板用）外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
SBWZ212線性電阻變送器，用于線性電阻信號（如磁翻板液位計）輸入，二線制4～20mA模擬輸出，安裝于傳感器內部(Form B)，精度高、穩定性好、適用于測量液位高度。
作用與特點
○用于輸入線性電阻信號，轉換為4～20mA輸出信號。
○輸入：線性電阻信號（如磁翻板液位計）。
○零點/滿度快速校準。
○傳輸精度0.1%FS(20℃時)。
○供電：DC18~36V。
| 輸入 | |
|---|---|
| 輸入信號 | 線性電阻信號 |
| 輸出 | |
| 輸出信號 | 4~20mA(輸入與輸出不隔離） |
| 負載電阻 | RL≤(Ue-12)/0.021 |
| 輸入斷線報警輸出電流 | 21mA |
| 電源 | |
| 供電電壓 | DC12~40V |
| 其它參數 | |
| 傳輸精度（20℃ ） | 0.1%FS |
| 溫度漂移 | 0.01%FS/℃ |
| 響應時間 | 1s達到穩定值的90% |
| 使用環境溫度 | -40～80℃ |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
輸入阻值范圍
| 輸入規格 | 測量范圍(Ω) | ***小測量范圍(Ω) |
|---|---|---|
| 5K | 0~5K | 0.5K |
| 10K | 0~10K | 1K |
| 15K | 0~15K | 1.5K |
| 20K | 0~20K | 2K |
注：輸入規格之間不能相互切換。
線性電阻變送器安裝于磁翻板液位計頂端接線盒內，使用螺釘固定，與現場傳感器融于一體。

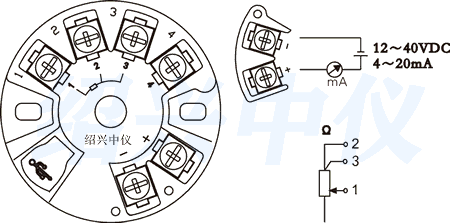

線性電阻變送器接線方法圖
SBWZ212線性電阻變送器校準：
零點校準：磁翻板為液位下限時，插入密匙并常按頂端按鈕直至變送輸出為4mA即完成校準。
滿度校準：磁翻板為液位上限時，插入密匙并常按頂端按鈕直至變送輸出為20mA即完成校準。
線性電阻變送器精度高、穩定性好、適用于各種液位高度
功能齊全滿足需求
·線性電阻輸入蓋子
·零點/滿度快速校準
·二線制4~20mA輸出
安裝的螺釘和彈簧
·傳輸精度0.1%FS(20°C)
傳感器接線
. DC12~40V供電
·B型頂部盒式安裝·智能編程軟件∶
一頭部安裝
電源線
量程設置·過程監控·調試校準
