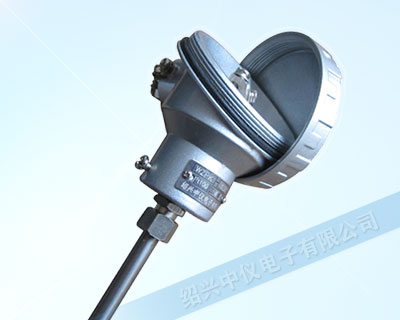

WZP/WZPK帶引線熱電阻是把溫度變化轉換為電阻值變化的一次元件， 熱電阻通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它一次儀表上。工業用熱電阻安裝在生產現場，與控制室之間存在一定的距離，因此熱電阻的引線對測量結果會有較大的影響。
熱電阻熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中液體、蒸汽和氣體介質以及固體表面溫度。
熱電阻工作原理：利用物質在溫度變化時，其電阻值也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
熱電偶工作原理：兩種不同成份的材質導體組成閉合回路，當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在電動勢，這就是所謂的塞貝克效應。
PT100熱電阻選型要點：
1、測溫探頭材質、直徑、長度；2、安裝固定形式；3、接線盒形式；4、其它特殊要求。
| W-溫度儀表 | 參數說明 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 傳感器類型 | Z-熱電阻 | C | CU50 | ||||||
| P | PT100 | ||||||||
| R-熱電偶 | P | 鉑銠-鉑(S) | |||||||
| M | 鎳鉻硅-鎳硅(N) | ||||||||
| N | 鎳鉻-鎳硅(K) | ||||||||
| E | 鎳鉻-銅鎳(E) | ||||||||
| C | 銅-銅鎳(T) | ||||||||
| F | 鐵-銅鎳(J) | ||||||||
| 裝配工藝 | 無 | 非鎧裝式 | |||||||
| K | 鎧裝式 | ||||||||
| 測溫點數 | 無 | 單支 | |||||||
| 2 | 雙支 | ||||||||
| 安裝固定形式 | 1 | 無固定裝置 | |||||||
| 2 | 固定卡套螺紋 | ||||||||
| 3 | 活動卡套螺紋 | ||||||||
| 4 | 固定卡套法蘭 | ||||||||
| 5 | 活動卡套法蘭 | ||||||||
| 6 | 固定螺紋錐形式 | ||||||||
| 7 | 直行管接頭式 | ||||||||
| 8 | 固定螺紋管接頭式 | ||||||||
| 9 | 活動螺紋管接頭式 | ||||||||
| 接線形式 | 2 | 防噴式 | |||||||
| 3 | 防水式 | ||||||||
| 4 | 防爆式 | ||||||||
| 6 | 圓接插式 | ||||||||
| 7 | 扁接插式 | ||||||||
| 8 | 手柄式 | ||||||||
| 9 | 補償導線式 | ||||||||
| 外保護管直徑 | 裝配式 | 0 | Φ16 | ||||||
| 1 | Φ12 | ||||||||
| 鎧裝式 | 3 | Φ3 | |||||||
| 4 | Φ4 | ||||||||
| 5 | Φ5 | ||||||||
| 6 | Φ6 | ||||||||
| 8 | Φ8 | ||||||||
| 附加裝置形式 | M | 接觸塊式 | |||||||
| G | 包箍式 | ||||||||
選型須知： 1*產品名稱、2*型號、3*分度號、4*測溫范圍、5*保護管材質、外徑、總長、插入深度、 6*安裝連接方式及規格、7*環境溫度、8*防爆標志（如選防爆產品）、9*數量。 | |||||||||
| 型號 | 分度號 | 測溫范圍°C | 精度等級 | 允差 |
|---|---|---|---|---|
| WZPK | Pt100 | -199~+600 | A級 | ±(0.15+0.002|t|) |
| WZPK | Pt100 | -199~+600 | B級 | ±(0.30+0.005|t|) |
| 型號 | 分度號 | 允差等級 | |||
|---|---|---|---|---|---|
| I | II | ||||
| 允差值 | 測溫范圍°C | 允差值 | 測溫范圍°C | ||
| WRN | K | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
| WRM | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
| WRE | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004ltl | 375~800 | ±0.004ltl | 333~900 | ||
| WRF | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004ltl | 375~750 | ±0.004ltl | 333~750 | ||
| WRC | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
| ±0.004ltl | 125~350 | ±0.0075ltl | 133~350 | ||
| 套管直徑 | 熱響應時間 |
|---|---|
| Ф3 | ≤3s |
| Ф4 | ≤5s |
| Ф5 | ≤8s |
| Ф6 | ≤12s |
| Ф8 | ≤15s |

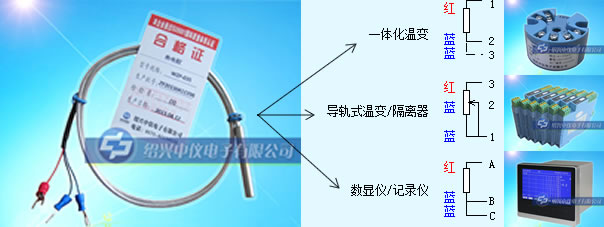

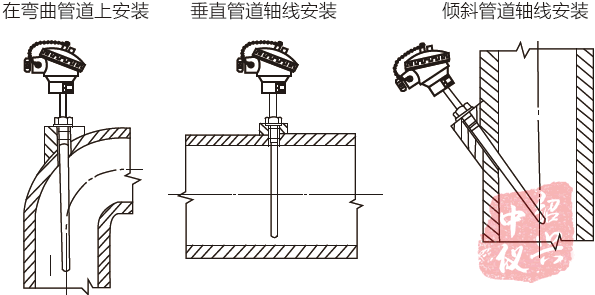

熱電阻三根線怎么接
先用萬用表量三根線的電阻，電阻為0的兩根線短接（實際為一小阻值，該值是線阻，用以消除線阻對測量值的影響），另一根線接測量?jī)x表的另一頭。
熱電阻采用三線制接法，采用三線制是為了消除連接導線電阻引起的測量誤差，這是因?yàn)闇y(cè)量熱電阻的電路一般是不平衡電橋。
帶引線熱電阻工作原理
帶引線熱電阻（thermal resistor）是中低溫區***常用的一種溫度檢測器。熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。它的主要特點是測量精度高，性能穩定。其中鉑熱電阻的測量精確度是***高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。熱電阻大都由純金屬材料制成，應用***多的是鉑和銅，此外，已開始采用鎳、錳和銠等材料制造熱電阻。金屬熱電阻常用的感溫材料種類較多，***常用的是鉑絲。工業測量用金屬熱電阻材料除鉑絲外，還有銅、鎳、鐵、鐵—鎳等。
帶引線熱電阻怎么接線？
1、二線制：在PT100熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制：這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度要求較低的場合。
2、三線制：在PT100熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，可以較好的消除引線電阻的影響，是工業過程控制中的zui常用的方式，采用三線制是為了消除連接導線電阻引起的測量誤差。這是因?yàn)闇y(cè)量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻，其連接導線也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。
3、四線制：在PT100熱電阻的根部?jī)啥烁鬟B接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表?？梢娺@種引線方式可完全消除引線的電阻影響，主要用于高精度的溫度檢測。
PT100鉑熱電阻先進技術
·鉑熱電阻PT100的熱響應時間短，減小動態誤差；
·直徑小，長度不受限制（三線制電阻受線長影響?。?；
·測量精度高，紹興中儀的PT100熱電阻均采用A級電阻；
·進口薄膜電阻元件，性能可靠穩定；
·PT100熱電阻量程：理論上PT100鉑熱電阻的測溫量程為-200~850度，實際應用多為-199~600℃。
備注：Pt100熱電阻精度等級：
A級PT100：±(0.15+0.002|t|)
B級PT100：±(0.30+0.005|t|)
注：|t|為實測溫度的絕對值。
選型要點
PT100熱電阻選型要點：
1、探頭材質、直徑、長度；
2、引線長度及規格；
3、所測溫度及范圍狀況；
4、其它特殊要求。
鉑熱電阻PT100型號選擇中關于PT100熱電阻尺寸：裝配式熱電阻由于不能彎曲，故它的長度尺寸不可過長，一般在2m以內，常見直徑尺寸為10mm，12mm，16mm等。鎧裝式鉑熱電阻可以適當進行彎曲，所以它的長度尺寸可從10mm左右一直到10m都可以；常見直徑為5mm，6mm，8mm等。
