ZYW910T十通道無紙記錄儀（9寸觸摸屏）采用新型大規模集成電路，對輸入、輸出、電源、信號采取可靠保護和強抗干擾設計。10路全切換信號輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、毫伏等）?？蓭?路報警輸出，1個饋電輸出，RS485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座。

技術說明

1、輸入信號：10通道全切換信號輸入。

2、全切換輸入信號類型：

標準電壓信號：0～5V、1～5V、√0～5V、√1～5V、0～10V；

標準電流信號：0～10mA、4～20mA、0～20mA、√0~10mA、√4～20mA；

毫伏信號：0～20mV、0～100mV、±20mV、±100mV；

熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26；

熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1、BA2；

線性電阻信號：0～400Ω

3、精度：±0.2%FS.

4、采樣周期：1秒。

5、處理器：采用高速、高性能32位ARM微處理器，內置嵌入式操作系統，畫面切換響應時間≤0.3S。

6、存儲器：內部64M Byte Flash記錄時間：

7、報警輸出：4限報警繼電器常開觸點輸出，觸點容量AC 250V/1A、1A/24VDC(阻性負載)。(!注：當負載超過繼電器觸點容量時，請不要直接帶負載)。

8、饋電：給二線制變送器提供回路電源，額定電壓DC 24V±10%，電流100mA。

9、通訊接口：以太網標準RJ45接口，通訊速率10/100M自適應，支持ModBus-TCP RS485通訊接口，波特率為2400、4800、9600、19200可選，支持ModBus-RTU.RS232打印接口，配接40針微型打印機，可實現手動/定時打印功能。

10、工作電源：AC85～264V；頻率：50Hz；功耗：≤10W。

11、工作條件：工作溫度：-10～50℃；濕度：10～90%(無結露)。

選型說明

備注：當輸入通道=10路時，報警輸出≤2；當輸入通道=9時，報警輸出≤3；當輸入通道≤8時，報警≤4。

功能說明

十通道全切換輸入、十通道同屏顯示、9英寸TFT彩色液晶屏、多種畫面切換顯示畫面、響應時間≤0.3S、支持4路報警輸出、曲線/報警/掉電記錄、手動/定時打印、以太網/RS485通訊、32G USB/SD卡數據轉存、記錄時長可達23300天。

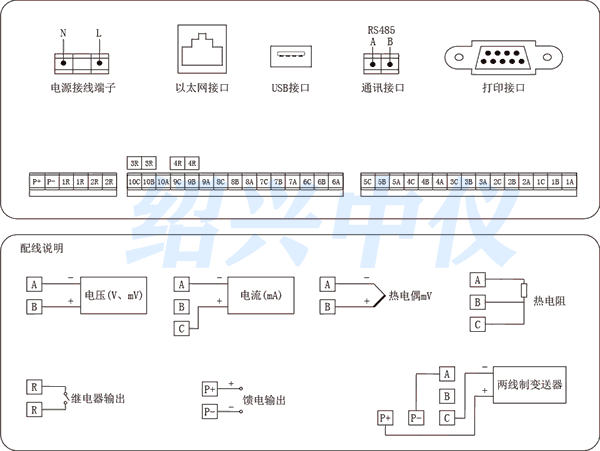

圖：十通道無紙記錄儀接線方法

安裝方法

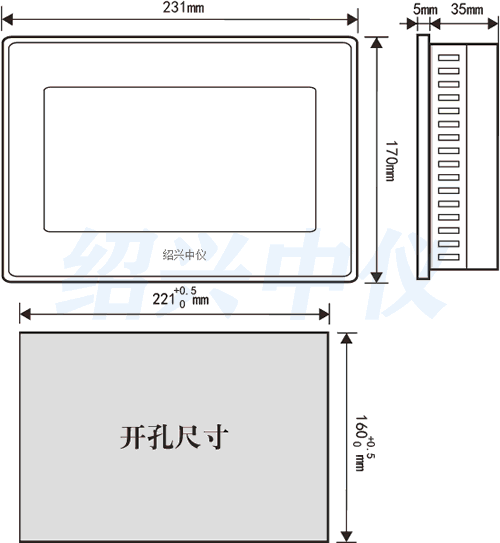

圖：ZYW910T十通道無紙記錄儀安裝尺寸

安裝方法:

根據開孔尺寸在表盤面上開孔，將十通道無紙記錄儀嵌入表盤，然后在儀表兩側用四個安裝支架將儀表固定在表盤上。

十通道無紙記錄儀通道設置：

1、將通道傳感器信號接入無紙記錄儀的輸入通道。

2、給無紙記錄儀上電，按功能鍵進入組態頁面，密碼：000000。

3、根據通道對應的傳感器類型設置輸入類型。

4、根據傳感器及現場要求，設定正確的量程上限及下限。

十通道無紙記錄儀品牌：紹興中儀

在水處理行業中的應用

環境污染是當今國際環境一個十分關注的熱點問題，發展經濟必然存在排廢及污染問題。因此，如何在保證世界經濟持續發展的前提下實現資源的低消耗和對環境的保護，已成為當今乃至將來實現全球經濟可持續發展和人類與自然和諧共存的必然問題。水處理是指通過一系列水處理設備和使用物理、化學、生物的手段將一些在生產生活中被污染的工業廢水或河水進行凈化處理以去除有害物質的過程，以達到國家規定的水質標準。
