更新時間：2026年03月07日，不同批次，ZYD-AV交流電壓變送器外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYD-AV系列交流電壓變送器它將單相交流電壓信號轉換成標準的過程信號(如4-20mA)。產品符合輸入、輸出、電源、通道間全隔離，用于轉換站對供電線路及其電壓的中央監控，用于監視超負荷的非標準壓降，交流電壓變送器廣泛應用于控制系統、樓宇自動化配電網自動化、小區電力監控、工業自動化、智能型配電盤、開關柜的電量采集，以及電壓變送器應用于各種煤炭、市政、冶金、鐵道、電力、郵電、石油等部門的電氣裝置、自動控制以及調度系統。
1、ZYD-AV-V1-O1-P1（單相電壓變送器，輸入0-100V，輸出4-20mA，供電AC220V）
2、ZYD-AV-V4-O1-P1（單相電壓變送器，輸入0-220V，輸出4-20mA，供電AC220V）
3、ZYD-AV-V5-O1-P1（單相電壓變送器，輸入0-380V，輸出4-20mA，供電AC220V）

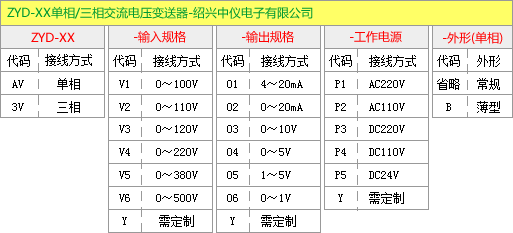

常用選型
·ZYD-AV-V2-O1-P1(代表意義：單相交流電壓變送器，輸入0-110VAC/輸出4-20mADC/工作電源AC220V)。
| 交流輸入 | 電壓(AC)：150V，300V，500V |
|---|---|
| 輸入負載 | 電壓互感器PT:≤0.1VA |
| 超負荷能力 | 可承受2倍額定值（連續），10倍額定值（10s） |
| 產品精度 | ±0.2%（常規）、±0.5% |
| 響應時間 | ＜400ms |
| 輸出電壓 | DC0～10V、DC0～5V(負載電阻＝輸入電壓/DC10mA) |
| 輸出電流 | DC0～20mA、DC4～20mA(負載電阻＝DC10V/輸出電流) |
| 輸出波紋 | ≤0.5% RO |
| 工作電源 | AC220±10%(可訂制DC24V) |
| 工作環境 | 0～50℃/小于80%相對濕度（無冷凝狀態） |
| 貯存環境 | -20～70℃/小于70%相對濕度（無冷凝狀態） |
| 耐壓強度 | AC2KVrms/min |
| 絕緣阻抗 | DC500V時大于100MΩ |
| 外殼材料 | ABS防火材料 |
| 電源消耗 | DC約3W，AC約4VA |
| 產品凈重 | 單相約450克，三相約650克 |
| 外形尺寸 | 單相119（L）×55（W）×75（H）mm、三相119（L）×109（W）×75（H）mm |
| 產品安裝 | 35mm標準導軌、底座螺釘安裝 |
·35mm標準導軌安裝或底座螺釘安裝固定，通用性強。
·交流電壓變送器的輸入/輸出/電源/外殼之間相互隔離，可靠性高。
·交流電壓變送器的精度等級高、線性度高。
·交流電壓變送器采用進口元器件，集成度高，免于定期校驗。

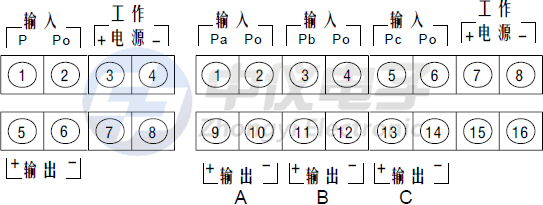

交流電壓變送器接線圖(左:單相交流電壓變送器接線/右:三相交流電壓變送器接線)
·確認規格貼紙上所標示規格與所訂購是否相同。
·輸入電壓是否在規格范圍內，應接PT的二次輸出。
·注意工作電源是否正確并接正確端子，請務必根據變送器接線圖接線。
交流電壓變送器外形尺寸圖
交流電壓變送器功能作用
單相交流電壓變送器和電流變送器一樣，都是電力監控系統的重要元件，其作用是將交流電壓轉換成直流電壓或直流電流。同時，它還承擔強電系統和弱電系統的隔離作用，以保護計算機采集系統輸入不被高壓的交流電壓所擊穿。
交流電壓變送器工作原理
通過轉換的直流電流或直流電壓，更便于遠距離傳輸，使遠處的監控裝置或監控儀表，能方便的接收精確的電流信號。
如何選擇單相電壓變送器，是能否準確檢測和轉換交流電流的關鍵。如果不能合理的選擇合適的電壓變送器，將造成今后監控系統的誤差和失真。
