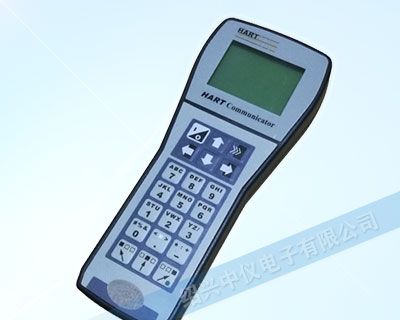

HART375E手持器英文顯示，它是支持HART協議設備的手持通信器，它可以對符合HART協議的設備進行配置、管理和維護。

HART375E手持器可以方便的接入DC4~20mA HART協議儀表電流回路中，與HART協議儀表（如壓力變送器等產品）進行通信，配置HART儀表的設定參數（如量程上下限等），讀取儀表的檢測值、設定值，可以對儀表進行診斷和維護等等。HART375E手持器支持HART協議的***主設備（HART網橋等），也支持HART協議的點對點和多點通信方式。

功能特點

1、支持延時關機：按壓開關鍵 I/O 一秒鐘以上，可打開或關閉手持器電源。
2、輸出HART幅值自動控制：在噪聲較大的現場，HART信號輸出幅值將自動增加一倍。
3、新增總線噪聲有源處理電路，通信效果更好。
4、支持快捷鍵：用戶可通過使用數字快捷鍵直接進入相關功能。
5、改良的新殼體設計，更具國際產品特色。
6、此HART375E手持器為English顯示界面。
7、工作時間更長：三節南孚五號電池可連續工作150～200小時，并有電池電量指示。
8、1%電池電量測量，顯示更準確。
9、增加翠綠色背光，顯示更加清晰（可用于昏暗/夜間環境操作）。
10、用戶可主動關閉背光（通過按住右下角轉換鍵1秒以上可關閉或開啟背光）。
11、HART375E手持器全功能支持數十種儀表：SIMENS PDS、P300、LR200雷達物位計、 Rosemount 1151、羅斯蒙特3051、羅斯蒙特644、248、2051，SIMENS DSIII、PS2、SIPART PS2閥門定位器、Yokokawa EJA、EJX，ABB，FOXBORO等。

技術指標

1、外形尺寸
HART375E：228mm×100mm×60mm（手持部分為70mm 寬×36mm 厚）(不包括插頭和引出帶纜部分)，它和HART375C外觀相似。

2、HART接口部分
A、HART接口符合HCF（HART通信基金會）協議，雙向半雙工1200bit/s方式工作，
B、HART接口可接收的共模電壓為±28V，
C、HART375E手持器漏電電流典型值小于 1.0uA@25℃，
D、HART接口通信距離<1500m，
E、產品具有抗EMI措施，
F、HART通信接口具有幅值自動倍增功能。

3、PC接口部分
PC接口部分需要通過電平轉換器連接PC 機串口，此端口用于升級儀表庫，由廠家技術升級。

4、功耗指標
電源功耗：4.5VDC/19.8mA（工作狀態）。

5、電池的使用
供電電源：三節5號（SIZE AA）堿性電池或鎳氫充電電池。
連續工作時間：采用堿性電池時，典型值為150小時。采用2000mAH充電電池時，典型值為100小時（具體隨環境等因素引起時間誤差屬正常）。

6、環境溫度要求
工作溫度范圍：0℃～+50℃ 儲存溫度范圍：-20℃～+55℃

7、液晶顯示屏
液晶顯示屏是8行×21字符顯示，可以顯示4行漢字。
在環境溫度過低時，HART375E手持器的液晶顯示器的響應速度會變慢，這是正?，F象；由于本設備帶有自動溫度補償電路，在環境溫度較高時，液晶顯示器仍然具有很好的對比度，方便您在不同環境的使用需求。

使用說明

HART375E手持器接線使用說明圖

使用注意事項

不可在陽光下爆曬HART375E手持器，會縮短液晶顯示器的壽命。

在長時間不使用HART375E手持器時，建議取出設備內的電池，以免因電池漏液損壞本設備（使用高能堿性電池時除外）。

操作菜單說明

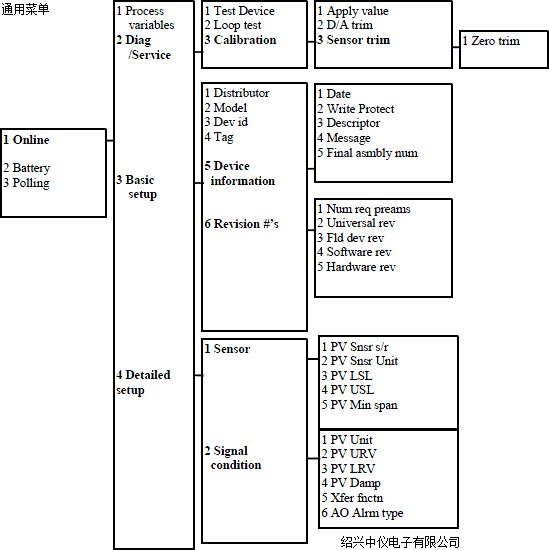

HART375E手持器通用操作菜單樹

包裝清單

HART375E手持器，合格證，說明書，通訊線，便攜包(可送電池)；由于批次不同，產品外觀及包裝或許會略有不同；本公司產品出廠前都會經過嚴格檢測及老化，質量保證。

HART375E是一種用于工業現場的HART協議通信測試儀器。作用說明：

1、支持HART協議通信測試：可以對HART協議的儀表進行通信測試，包括讀取和設置儀表參數，解析HART協議報文等。

2、診斷和維護工具：可以用于檢測HART通信中的故障，定位和解決問題，以及維護和校準儀表。

3、大屏幕顯示：具有高清液晶屏幕，可以清晰地顯示測試結果和儀表參數。

4、便攜式設計：輕便易攜帶，方便在現場測試和維護。

5、多種測試模式：支持多種測試模式，包括手動模式、自動模式、連續模式等。

6、數據存儲功能：可以存儲測試數據和儀表參數，方便后續分析和查看。

總之，HART375E是一款功能齊全的HART協議通信測試儀器，可以幫助工程師和技術人員更快、更準確地定位和解決HART通信故障，提高工作效率和精度。

HART375E手持器使用說明目錄

快速操作指南

常用功能指導（在線狀態下）

HART375E手持器使用指南

1.1簡介

1.2手持器和HART連接

1.3打開手持器

1.4常用功能

1.4.1過程變量（Process Variables）

1.4.2設定主變量單位（PV Unit）

1.4.3設定量程上限（PV URV）

1.4.4設定量程下限（PV LRV）
